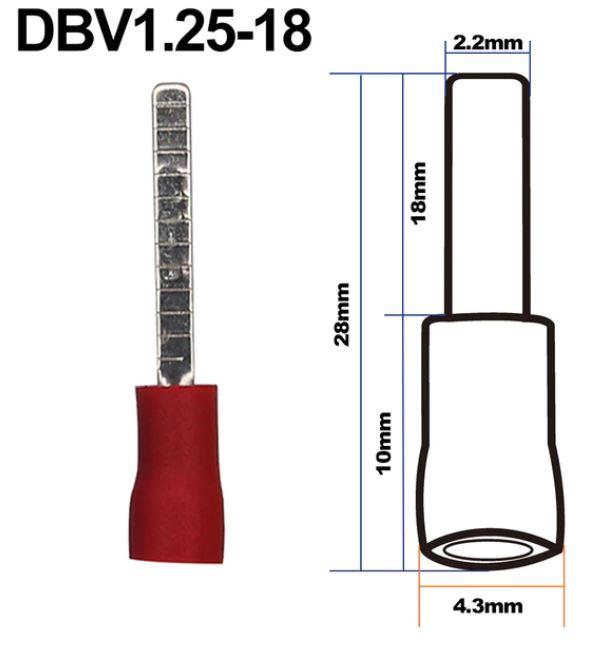

Наконечник штирьовий плоский з ізоляцією DBV1.25-18 (0,5-1,5/18)

Наконечник штыревой плоский с изоляцией DBV1.25-18 (0,5-1,5/18)
Назначение: Кабельные наконечники предназначены для для оконцевания многожильных проводов и присоединение их к контактных групп, в которых фиксация осуществляется с помощью различных пластин.
Метод монтажа: Опрессовка.
Материал изготовления: Медь с электролитического лужения, изоляция - полимер (не поддерживает процесс горения).
Маркировка: Первые цифры означают сечение кабеля, на который рассчитан наконечник, а цифры, указанные через дефис или дробь означают длину рабочей части наконечника (мм).

Наконечники штирьові плоскі мають контактну частину у формі довгої прямокутної площадки, яка при використанні з притискними пластинами збільшує площу контакту (порівняно зі звичайними наконечниками).

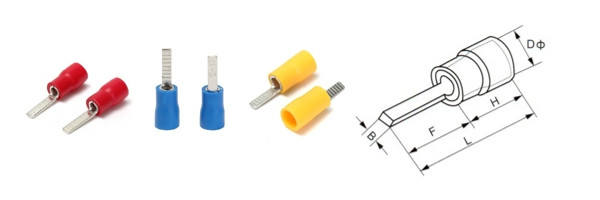

Артикул	Найменування коротко	Перетин мм2	Розміри, мм					Колір
			В	L	F	H	DФ
500580	DBV 1,25-10	0,5-1,5	2,3	20	10	10	4,3
500581	DBV 1,25-11		3	21	11
500582	DBV 1,25-14		3	24	14
500583	DBV 1,25-18		2,3	28	18
DVB 1,25 - Товщина металу 0,75мм2 ; I max 19A
500584	DBV 2-10	1,5-2,5	2,4	19	9	10	4,9
500585	DBV 2-14		2,4	24	14
500586	DBV 2-18		2,4	28	18
DVB 2 - Товщина металу 0,8мм2 ; I max 27A
500587	DBV 5,5-10	4-6	2,8	22,5	10	13	5,6
500589	DBV 5,5-14	4-6	4,5	26,5	14
500590	DBV 5,5-18	4-6	4,5	30,5	18
DVB 5,5 - Товщина металу 1мм2 ; I max 48A
