Наконечник штирьовий плоский з ізоляцією DBV 1.25-10 (0,5-1,5/10)

Наконечник штирьовий плоский з ізоляцією DBV 1,25-10 (0,5-1,5/10)

Призначення: Кабельні наконечники призначені для окінцювання багатожильних проводів і приєднання їх до контактних груп, в яких фіксація здійснюється за допомогою різних пластин.
Метод монтажу: Обпресування.
Матеріал виготовлення: Мідь з електролітичним лудінням, ізоляція - полімер (не підтримує процес горіння).
Маркування: Перші цифри означають перетин кабелю, на яке розрахований наконечник, а цифри, зазначені через дефіс або дріб означають довжину робочої частини леза (мм).

Наконечники штирові плоскі мають контактну частину у формі довгої прямокутного майданчика, яка при використанні з притискними пластинами збільшує площу контакту (у порівнянні зі звичайними наконечниками).

Артикул	Найменування коротко	Перетин мм2	Розміри					Колір
			В	L	F	H	DФ

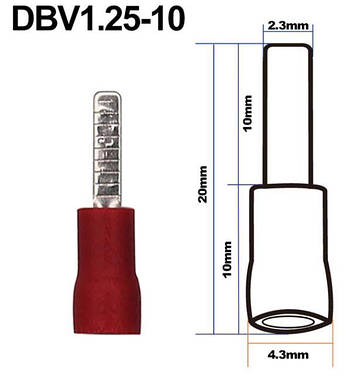

500580	DBV 1,25-10	0,5-1,5	2,3	20	10	10	4,3
500581	DBV 1,25-11		3	21	11
500582	DBV 1,25-14		3	24	14
500583	DBV 1,25-18		2,3	28	18
DVB 1,25 - Товщина металу 0,75мм2 ; I max 19A
500584	DBV 2-10	1,5-2,5	2,4	19	9	10	4,9
500585	DBV 2-14		2,4	24	14
500586	DBV 2-18		2,4	28	18
DVB 2 - Товщина металу 0,8мм2 ; I max 27A
500587	DBV 5,5-10	4-6	2,8	22,5	10	13	5,6
500589	DBV 5,5-14	4-6	4,5	26,5	14
500590	DBV 5,5-18	4-6	4,5	30,5	18
DVB 5,5 - Товщина металу 1мм2 ; I max 48A
