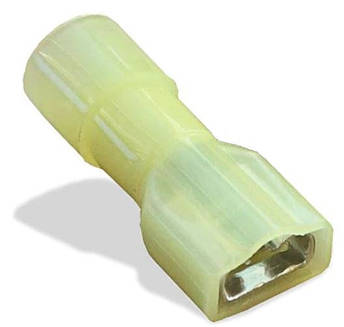

Конектор плоский повністю ізольований "мама" FDFN 5,5-250 (4-6/6,3-0,8)

Конектор плоский повністю ізольований "мама" FDFN 5,5-250 (4-6/6,3-0,8)

Призначення: Коннектори необхідні для окінцювання і з'єднання єднання мідних проводів і кабелів;
Метод монтажу: Обпресування;
Матеріал виготовлення: Мідь з електролітичним лудінням, ізоляція - нейлон 6.6 (не підтримує процес горіння і пластична).

Маркування: Перша цифра означає середнє перетин кабелю, на яке розрахований даний коннектор,
Три цифри після тире в зашифрованому вигляді означають ширину контактної частини коннетор: «110» - ширина 2,8 мм, «187» - ширина 4,8 мм, «250» - ширина 6,3 мм
Цифра, зазначена в дужках означає товщину контактної частини (5) - 0,5 мм, (8) - 0,8 мм

Коннектори FDFN і MDFN на відміну від інших плоских конекторів (FDD, MDD, FDFD) мають нейлонову ізоляцію, яка має низку переваг перед ПВХ ізоляцією (більш висока пластичність, більший діапазон робочих температур і прозорість). Також, тільки в даному виді плоских конекторів коннектор «тато» має повну ізоляцію. У місці, де з'єднання єднуються контактні частини конекторів, виходить подвійна ізоляція.

                                      ,, мама,,                                                      ,,папа,,

Найменування коротко	Ширина та товщина мм	Розміри мм						Перетин мм2	Колір
		W	F	L	B	DФ	dФ
FDFN 1,25-250 ,,мама,,	6,3-0,8	6,6	7,3	22	11	4	1,7	0,5-1,5
MDFN 1,25-250 ,,папа,,		6,35	7,7	23	11	4	1,7
FDFN 2-250 ,,мама,,	6,3-0,8	6,6	7,3	22	11	4,5	2,3	1,5-2,5
MDFN 2-250 ,,папа,,		6,35	7,7	24	11	4,5	2,3
FDFN 5,5-250 ,,мама,,	6,3-0,8	6,6	7,3	24	13	6,3	3,4	4-6
MDFN 5,5-250 ,,папа,,		6,35	7,7	25	13	6,3	3,4
